Зарядное устройство для литиевых аккумуляторов своими руками


Зарядное устройство для литиевых аккумуляторов своими руками Многие могут сказать, что за небольшие деньги можно заказать специальную плату из Китая, посредством которой можно заряжать литиевые аккумуляторы через USB. Она будет стоить около 1 доллара.

Но нет смысла покупать то, что легко собирается за несколько минут. Не стоит забывать и о том, что заказанную плату придется ждать около месяца. Да и покупное устройство не приносит столько удовольствия, как сделанное своими руками.
Первоначально планировалось собрать зарядное устройство на базе микросхемы LM317.

                                          Зарядное устройство для литиевых аккумуляторов своими руками

Но тогда для питания этой зарядки потребуется более высокое напряжение, чем 5 В. Микросхема должна иметь разницу в 2 В между входящим и выходящим напряжениями. Заряженный литиевый аккумулятор имеет напряжение 4,2 В. Это не соответствует описанным требованиям (5-4,2=0,8), поэтому необходимо поискать другое решение.

Зарядку, которая будет рассматриваться в этой статье, способен повторить практически каждый. Ее схема довольно проста для повторения.

                                          Зарядное устройство для литиевых аккумуляторов своими руками

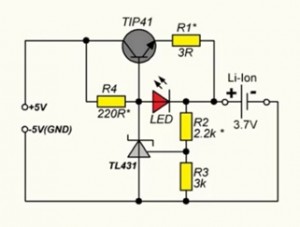

Идея этой схемы состоит в том, что здесь присутствует и ограничение зарядного тока аккумулятора, и стабилизация напряжения. Последняя построена на основе стабилитрона TL431.
В роли усиливающего элемента выступает транзистор. А резистор R1 регулирует ток заряда, значение которого зависит лишь от параметров аккумулятора. Рекомендуется использовать 1-ваттный резистор. Оставшиеся резисторы могут иметь мощность 250 или 125 мВт.
На выходе зарядника необходимо установить напряжение 4,2 В, поскольку оно соответствует напряжению полностью заряженного литиевого аккумулятора. Оно задается резисторами R2 и R3.

                                   Зарядное устройство для литиевых аккумуляторов своими руками

В сети имеется большое количество софта для расчета напряжения стабилизации TL431.

                                            Зарядное устройство для литиевых аккумуляторов своими руками

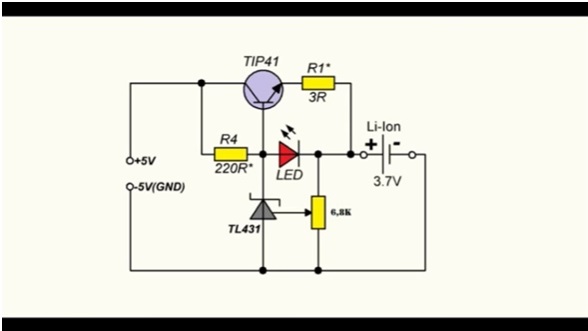

 Чтобы осуществить более точную настройку напряжения на выходе, можно поменять резистор R2 на многооборотный. Его сопротивление должно составлять порядка 10 кОм.

                                            Зарядное устройство для литиевых аккумуляторов своими руками

Можно применить и такую схему:

                                            Зарядное устройство для литиевых аккумуляторов своими руками

В качестве индикатора используется светодиод. Годится любой. Его цвет не имеет значения.

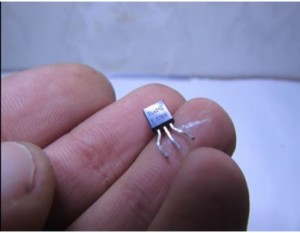

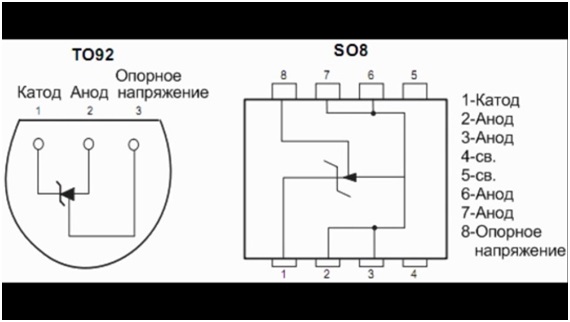

Настройка заключается лишь в установке напряжения 4,2 В на выходе схемы. Микросхема TL431 встречается довольно часто, особенно в БП компьютеров. Транзисторы можно использовать типа КТ819 или КТ805.

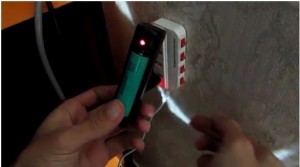

Представленная схема предназначается для заряда только одного Li-ion аккумулятора стандарта 18650.

Но, в принципе, можно использовать и для иных видов аккумуляторов. Требуется лишь выставить необходимое для этого значение выходного напряжения зарядки.

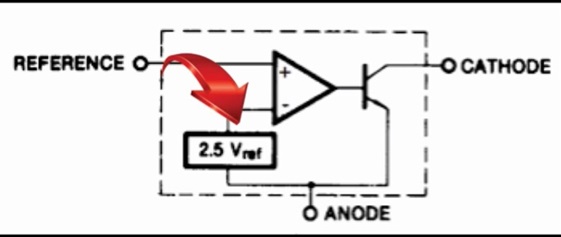

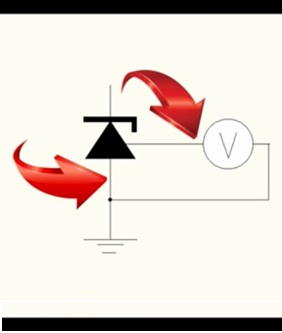

Если устройство не работает, то необходимо проверить управляющий вывод TL431 на наличие напряжения. Его значение должно быть не меньше 2,5 В.

Зарядное устройство для литиевых аккумуляторов своими руками



Зарядное устройство для литиевых аккумуляторов своими руками



 Это наименьшее допустимое значение опорного напряжения для этой микросхемы. Хотя иногда можно встретить и на 3 В.

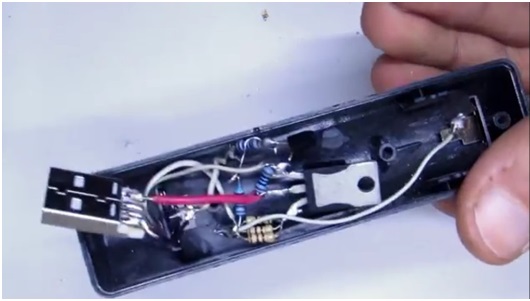

Рекомендуется перед пайкой изготовить тестовый стенд для проверки работоспособности схемы, а по окончании сборки основательно проверить монтаж.

Зарядное устройство для литиевых аккумуляторов своими руками



Зарядное устройство для литиевых аккумуляторов своими руками
