Механизмы приводящие к уменьшению емкости Li-ion аккумуляторов

Механизмы приводящие к уменьшению емкости Li-ion аккумуляторов

При циклировании Li-ion аккумуляторов среди возможных механизмов снижения емкости наиболее часто рассматриваются следующие:
- разрушение кристаллической структуры катодного материала (особенно LiMn2O4);
- расслоение графита;
- наращивание пассивирующей пленки на обоих электродах, что приводит к снижению активной поверхности электродов и блокированию мелких пор;
- осаждение металлического лития;
- механические изменения структуры электрода в результате объемных колебаний активного материала при циклировании.

Исследователи расходятся во мнении, какой из электродов претерпевает большие изменения при циклировании. Это зависит как от природы выбранных электродных материалов, так и от их чистоты. Поэтому для Li-ion аккумуляторов удается описать только качественно изменение их электрических и эксплуатационных параметров в процессе эксплуатации.

Обычно ресурс коммерческих Li-ion аккумуляторов до понижения разрядной емкости на 20 % составляет 500-1000 циклов, но он значительно зависит от величины предельного зарядного напряжения (рисунок 8). С уменьшением глубины циклирования ресурс повышается. Наблюдаемое повышение срока службы связывают с уменьшением механических напряжений, вызываемых, изменениями объема электродов внедрения, которые зависят от степени их заряженности.

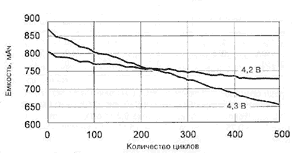

Изменение емкости Li-ion аккумулятора при разном предельном напряжении заряда

Рис.1 Изменение емкости Li-ion аккумулятора при разном предельном напряжении заряда



Повышение температуры эксплуатации (в пределах рабочего интервал) может увеличить скорость побочных процессов, затрагивающих границу раздела электрод-электролит, и несколько повысить скорость уменьшения разрядной емкости с циклами.
